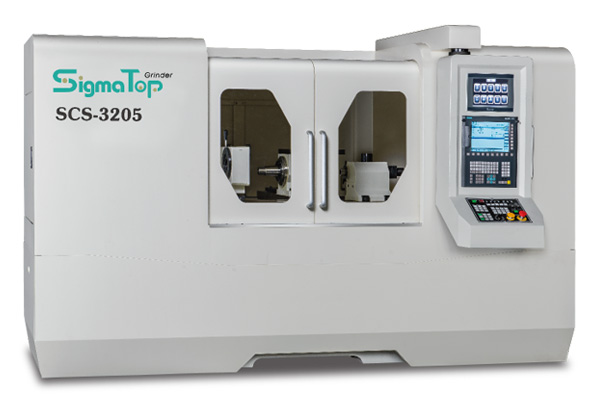

| SCS-3205 |
( X軸 線性馬達驅動 ) |
| |
( Z, C軸 伺服馬達驅動 ) |
|
 |
|
 |
液靜壓式砂輪主軸 |
|
標圓度≦0.002mm |
|
曲線輪廓度≦0.004mm |
|
 |
| 適用研磨工件： |
| 偏心軸 / 凸輪 / 異形工件 / 沖頭 |
|
 |
|
|
|
|
| |
| 規格 |
SCS-3205 |
工作能力
|
兩項心間最大距離
|
500 mm
|
工作台最大旋徑
|
320 mm
|
最大承受重量
|
100 kg
|
| 最大加工直徑 |
300 mm |
| 系統規格 |
|
| 西門子 |
- |
| 主軸台 (頭架) |
|
| 主軸驅動 |
D.D MOTOR |
| 鼻端尺寸 |
A2-6 |
| 回轉角度 |
固定式 |
| 通孔徑 |
45 mm |
| 尾座 |
|
| 主軸驅動 |
油壓(選配) |
| 頂尖 |
MT4 |
| 回裝角度 |
固定式 |
| 行程 |
32 mm |
| 砂輪進刀 (縱向進給X軸) |
|
| X軸進給速度 |
0.1~6 m/min |
| X軸行程 |
230 mm |
| X軸定位精度 |
≦0.003 mm |
| X軸重複定位精度 |
≦0.002 mm |
| 最小設定單位 |
0.0001 mm |
| X軸進給控制精度 |
0.001 mm |
| 砂輪尺寸 |
600 mm x MAX100 mm x 304.8 mm |
| 砂輪線速度 |
45 m/s / 80 m/s(Opt.) |
工作臺 (橫向進給Z軸)
|
Z軸方向進給速度
|
0.1~6 m/min |
Z軸方向最小脈衝當量
|
0.001 mm |
Z軸方向行程
|
750 mm |
Z軸進給控制精度
|
≦0.003 mm |
| Z軸定位精度 |
≦0.005 mm |
| Z軸重複定位精度 |
≦0.003 mm |
馬達功率
|
|
| 砂輪主軸伺服馬達 |
10 kw |
| 工作主軸伺服馬達 |
1.5 kw |
X軸伺服馬達
|
3400N (直線電機) |
Z軸伺服馬達
|
1.5 kw |
冷卻液馬達
|
0.2kw |
| 油壓馬達 |
1.5 kw |
機器尺寸
|
3450 mm × 2500 mm × 1980 mm |
淨重
|
4300 kg |
| 毛重 |
4500 kg |
|
